|
| ブランド名: | WeiLi Resin® |
| モデル番号: | SE2556 |
| Moq: | 5000KG |
| 価格: | 交渉可能 |
| 支払条件: | L / C、T / T |
| 供給能力: | 500T/month |
顔料の湿潤性を改善している間および/または機能を交差つなぐか、または自己架橋結合することを提供して、アクリル樹脂にsulfonate機能かリン酸の機能性を与えるのに他のアクリルの単量体がまた使用することができる、一般に、統合の間に、熱可塑性樹脂は重合背骨の鎖で優秀な硬度を提供するのにメチルのメタクリル酸塩の高い内容を使用し、外的な耐久性。
1. 特徴
優秀な付着、優秀な柔軟性、優秀な顔料のdispersity
2. 適用

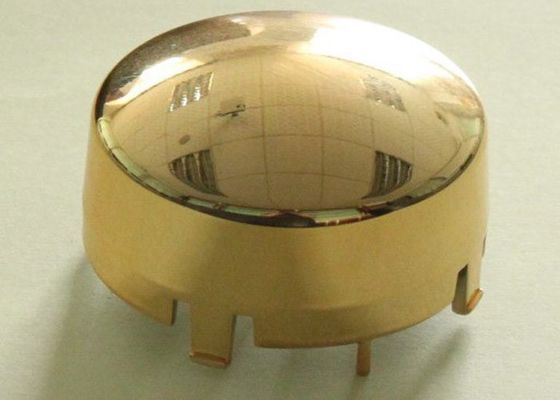

非鉄金属、真空のめっきのプライマーおよび上は塗ります
3. 特性
| 部品 | 出現 |
Fe Co 色 |
粘着性 Pa.s/25℃ |
不揮発性 % |
酸価値 mgKOH/g |
溶媒 |
Tg ℃ |
| アクリルのエステルの共重合体 | ゆとり | <1> | 1-2 | 50±2 | 8-15 | BAC/PMA/MIBK | 50 |
4. 両立性および容解性
| XYL | + | BCS | + |
| TOL | + | 120# | ○ |
| BAC | + | IBA | + |
| CYC | + | MEK | + |
注目:+ ○ショーの部分的なsoluble in/compatibleのショー溶けるin/compatible
5. 参照の方式
|
めっきの重ね打ちのニス
|
希釈剤 | ||
| SE2556 | 65 | TOL | 15 |
| BBG333 | 0.3 | IPA | 10 |
| BBG052 | 0.1 | BAC | 32 |
| BAC | 17.6 | XYL | 10 |
| E-44 | 7.0 | BCS | 8 |
| 20%1/2 NC | 8.0 | EAC | 25 |
| BBG1064 | 2.0 | ||
6. プロセス状態
▲のベーキング状態:65℃ x45min 24hの空気乾燥
▲の基質:電気めっきの基質
7. 技術索引をテストして下さい
| 項目をテストして下さい | 方法をテストして下さい | 参照標準 | 標準をテストして下さい |
試験結果 （基準値） |
| 光沢 | 60度 | GB/T9754-88 | ≥70 | 90 |
| 硬度 | 鉛筆の傷 | GB/T6739-96 | ≥HB | HB |
| 付着 | 交差の切口方法 | GB/T9286-98 | 100% | 100% |
| 湿潤性 | 視覚的方法 | ---------- | 、貯蔵のシード無し分散すること、容易ゼリー無し | 修飾される |
| 柔軟性 | フィルムの曲がるテスターを塗って下さい | GB/T1731-1993 | 1µm | 1µm |
8. 安全な貯蔵および保存性
1. 涼しいおよび換気の場所で貯えられて、遠くに熱から保ち、資源を、おきます容器を閉めて始動させて下さい。
2. 製造日付から、保存性は12monthsです。
9. パッキング指定
200kg/pail （新しい金属のバケツ）
10. 安全
このプロダクトは溶媒を、安全装置のプロシージャをしなければなりません注意深く扱います、避けます皮が付いている接触を含み、目は、他の細部については、このプロダクトのMSDSを示します。
