|
| ブランド名: | WeiLi Resin® |
| モデル番号: | SE2561 |
| Moq: | 5000KG |
| 価格: | 交渉可能 |
| 支払条件: | L / C、T / T |
| 供給能力: | 500T/month |
熱可塑性のアクリル樹脂は高分子の物理的に代理店を形作る治癒フィルムである。これらの樹脂は溶媒を放つことによってフィルムの形成の間に化学変化を経ないで、置いた。それらは同じような費用の他のポリマー上のかなり改善された色、色安定性および外部の耐久性を提供した。
溶媒耐えられたコーティングのための熱可塑性のアクリル樹脂にだけでなく、優秀な出現weatherability、耐食性および早く乾燥のようなまた特別な特性がある。
1. 特徴
速い乾燥、優秀な化学抵抗、光沢度の高く、優秀な顔料のdispersity
2. 適用
、さび止めペイント建設機械のペンキのために使用される、壁のペンキ
3. 特性
| 部品 | 出現 |
Fe Co 色 |
粘着性 Pa.s/25℃ |
不揮発性 % |
酸価値 mgKOH/g |
溶媒 |
Tg ℃ |
| アクリルの共重合体 | 明確 | ≤1 | 1.5-3.5 | 55±2 | 10-15 | XYL/TOL | 60 |
4. 両立性および容解性
| XYL | + | BCS | + |
| TOL | + | 120# | ○ |
| BAC | + | IBA | + |
| CYC | + | MEK | + |
注目:+ショー部分的な溶ける○in/compatibleのショー溶けるin/compatible
5. 参照の方式
|
着色されたペンキ
|
希釈剤 | ||
| SE2561 | 50 | TOL | 15 |
| EFKA3600 | 0.3 | IPA | 10 |
| Defoamer | 0.3 | BAC | 32 |
| BAC | 10.2 | S-100# | 10 |
| BYK306 | 0.2 | BCS | 8 |
| 二酸化チタン | 25 | EAC | 25 |
| 分散の代理店 | 1.0 | ||
6. プロセス状態
▲焼ける条件:空気乾燥
▲基質:セメント板
7. テスト技術索引
| テスト項目 | テスト方法 | 参照標準 | テスト標準 |
試験結果 （基準値） |
| 光沢 | 60度 | GB/T9754-88 | ≥70 | 85 |
| 硬度 | 鉛筆の傷 | GB/T6739-96 | ≥HB | H |
| 付着 | 交差の切られた方法 | GB/T9286-98 | 90% | 95% |
| 湿潤性 | 視覚的方法 | -------- | 、貯蔵で分散すること、容易ゼリー無し播く | 修飾される |
| 摩耗抵抗 | 方法を拭くこと | --------- | ≥250times | 300times |
8. 安全な貯蔵および保存性
1. 涼しいおよび換気の場所で貯えられて、熱から遠くに保てば火資源は、容器を閉まった保つ。
2. 製造日付から、保存性は12monthsである。
9. パッキングの指定

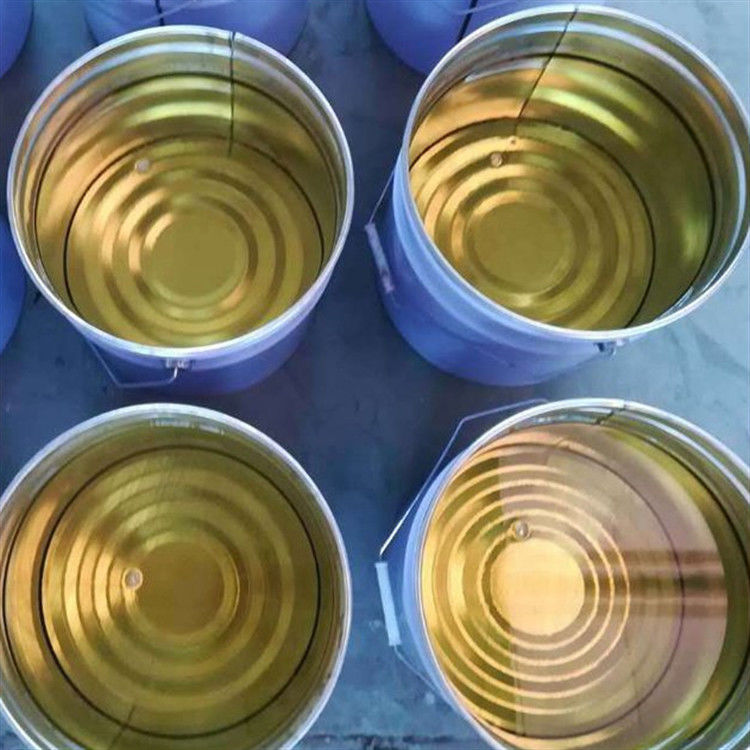

200kg/pail （新しい金属のバケツ）
10. 安全
このプロダクトは溶媒を、安全装置のプロシージャを、注意深く扱うためにしなければ、ならない皮が付いている接触を避けるために含み、目は、他の細部については、このプロダクトのMSDSを示す。
